Wir verkuppeln sie jetzt auf schmaler Spur !

> Kupplungseinheit patentrechtlich geschützt  -  Patent  10 2009 049 645 <

vor dem Einkuppeln

beim samtweichen Einkuppeln

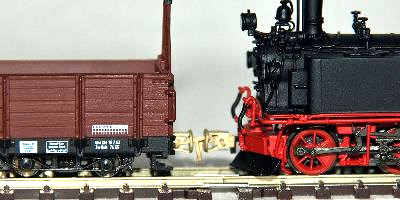

im gekuppelten Zustand, passt, sitzt und hält in allen Lagen

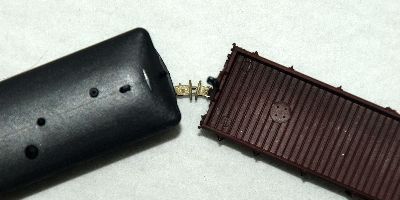

seitenbeweglich zwischen den Kupplungen(3. Gelenkpunkt)ideal bei jeden Kurverradius
höhenbeweglich zwischen den Kuppelungenideal bei jeder Höhenabweichung
kein Entkupplungsproblem durch Schienenräumer (Schneepflug)ideal durch Entkupplungsstößel vor dem Pufferteller
Größenvergleich mit Technomodellkupplung*



Zur besseren Sichtbarkeit wurden die abgebildeten Kupplungen (Ganzmetallkupplungen) in blanken Messingguß dargestellt, zur Lieferung kommen die paarweise abgepackten Kupplungssätze in dunkler, schwarzvernickelter Oberfläche !


Baukastensystem = schwarz brünierte Oberfläche / schwarzer Kunststoff (Polyamit) !



Ganzmetallausführung = Auslaufartikel, nur noch lieferbar solange Lagerbestand reicht - wird ersetzt durch Baukasten- System



Bestell.-Nr.:



Bezeichnung / Form Pufferteller:



für Hersteller- Art.-Nr.:

GLÖKU/ 001 BS





Universalkupplung oval

(Höhen- und Längenvariabel)





für eigenes Bastel
mit Öse zum Anschrauben /
2 mögliche Abfedervarianten



GLÖKU/ 002 BS







Universalschachtkupplung oval
(Höhenvariabel)





für eigenes Basteln
mit abgefederden Rechteckschacht zum Auf-/Einkleben



GLÖKU/ 004 BS











Technomodell* oval
lange Deigsel 6,2er Höhe









2405,2406,2407,2411,2412,2416,2417,
2418,2421,2422,2423,2424,2425,2426,
2427,2429,2430,2432,2433,2434,2435,
2436,2438,2439,2440,2444,2445,2446,
2447,2466,2467,2468,2469,2491,2492,
3403,3404,3407,3414



GLÖKU/ 006 BS





Technomodell* oval
kurze Deigsel 6,2er Höhe



2401,2402,2403,2404,2409,2415,2428,
2455,2456,2457,2458,2459,4406,4410,
4414,4415,4416,4417,4418



GLÖKU/ 007 BS





Technomodell* oval
kurze Deigsel 6,2er Höhe, extra



3401,3402,3405,3406,3408,3413





GLÖKU/ 008 BS





Technomodell* oval
kurze Deigsel 5,4er Höhe



4401,4402,4403,4404,4405,4407,4408,
4409,4411,4412,4413



GLÖKU/ 010 BS





Technomodell* oval
2-achser Wagen



passend für alle (ab 1995 gefertigte)
2-achsige Schmalspurwagen



GLÖKU/ 011 BS





BEMO* oval
sächs. Personenwagen



passend für alle
sächs. 4-achsige Schmalspurwagen



Trichterkupplungssätze - Baukastensystem

Dieses besteht sich aus 4 verschieden Kupplungsköpfen mit unterschiedlichen Puffertellern, oval (sächsisch), rund (württembergisch), rechteckig (Spreewaldbahn) und seitlich eingeschnürt (Rügen). Die Kupplungsköpfen werden in hochfesten Kunststoff in Großserien- Spritzgusswerkzeugen gefertigt. An ihrer Rückseite verfügen sie über eine Schwalbenschwanzführung mit der sie auf die entsprechende Kupplungsdeichsel / Kupplungsaufnahme aufgesetzt und höhenmäßig ausgerichtet werden können. Die Kupplungshaken sind in magnetischen, geschwärztem Edelstahl gefertigt. Somit ist ein Entkuppel mittels Handmagnetentkuppler von oben her möglich, wie auch ein Entkuppeln mittels Entkupplungsgleis über die Entkupplungsstößel von unten her.

Für den Einbau in Fahrzeugen werden entsprechene Kupplungsdeichsel / Kupplungs-aufnahmen angeboten.

Somit ist es möglich jeden Kupplungskopf mit jeder Kupplungsdeichsel / Kupplungs-aufnahme zu kombinieren.

Die Einbauanleitungen für alle Baukastensystem Kupplungsaufnahmen können Sie per E-Mail als PDF-Datei unter "modellbau.gloeckner@online.de" abrufen.

* sind eingetragene Markenzeichen der betreffenden Firmen / Hersteller

Aktualisierung: 30.08.2016
Verfügbarkeit:                                  X = Lagerbestand unter 10 Sätze              XX = Lagerbestand über 10 Sätze

Bezeichnung:

Bemerkung:

Bestell-Nr.:

Lagerbest.:



Kupplungskopf, ovaler Pufferteller
sächsisch (Paar)





mit Schwalbenschwanzführung

passend auf alle Kupplungsdeichseln



GLÖKU/ 501 BS



XX





Kupplungskopf, runder Pufferteller
württembergisch (Paar)





mit Schwalbenschwanzführung

passend auf alle Kupplungsdeichseln



GLÖKU/ 502 BS



XX





Kupplungskopf, rechteckiger Pufferteller
Spreewald (Paar)



mit Schwalbenschwanzführung

passend auf alle Kupplungsdeichseln



GLÖKU/ 503 BS



XX





Kupplungskopf, seitl. eingeschnürter
Pufferteller, Rügen (Paar)





mit Schwalbenschwanzführung

passend auf alle Kupplungsdeichseln



GLÖKU/ 504 BS



XX



Kupplungshaltestegesatz



Kupplungshaltestege + Haltebolzen

als Ersatz oder für Umbauten

GLÖKU/ 009 BS

XX



Rollwagenkuppelstangenaufsatz
(Paar)





für Rollwagenkuppelstangen zum Einhängen
in GLÖKU- Kupplungsköpfe

GLÖKU/ 505 BS



XX





Universalkupplungsdeichsel
Höhen- u. Längenvariabel





für eigenes Bastel m. Öse zum Anschrauben /
2 mögl. Abfedervarianten

GLÖKU/ 506 BS



XX





Vorpufferbohlengelenkdeichsel
Höhenvariabel



für eigenes Bastel / Einbau in Loks
(BEMO* u.s.w.)

GLÖKU/ 507 BS XX



Normkupplungsaufnahme- Deichsel
Höhenvariabel





für eigenes Basteln + Fahrzeuge m. Norm-
kupplungsaufnahme

GLÖKU/ 508 BS



XX





Technomodell* 4-achser +

BEMO* sä. Personenwagen

lange Kupplungsdeichsel



für Wagen mit langer Kupplung
(Technomodell* + BEMO*)



GLÖKU/ 509 BS



X





Technomodell* 4-achser,
kurze Kupplungsdeichsel



für Wagen mit kurzer Kupplung
(Technomodell*)

GLÖKU/ 510 BS XX



Technomodell* 2-achser
Schachtkupplungsdeichsel



für 2-achser Wagen (Technomodell)

+ eigenes Basteln



GLÖKU/ 511 BS





XX





TILLIG* + BEMO*
2-achser Wagen Kupplungsdeichsel

für 2-achser Wagen
(TILLIG* + BEMO*)



GLÖKU/ 512 BS





XX





Liliput* + ROCO*
4-achser Wagen Kupplungsdeichsel



für 2- + 4-achser Wagen
Liliput* + 4-achser Wagen ROCO*

GLÖKU/ 513 BS XX



ROCO*
2-achser Rügenwagen Kupplungsdeichsel

für 2-achser Rügenwagen
ROCO*

GLÖKU/ 514 BS



XX





BEMO*
4-achser württ. Wagen Kupplungsdeichsel



für 4-achser württ.
Wagen BEMO*



GLÖKU/ 515 BS



XX





TILLIG*
Harz- Pers.- / Gepäckwagen Kupplungsdeichsel



für TILLIG* Harz-
4-achsige Personenwagen
+ 2-achsige Gepäckwagen

GLÖKU/ 516 BS



XX





Technomodell* extra
4-a. m. Trittstufen- Drehgestell
Kupplungsdeichsel



für 4-achsige Wagen mit
Trittstufen- Drehgestell (Technomodell*)



GLÖKU/ 517 BS















feste Kupplungsdeichsel

Höhenvariabel



für eigenes Bastel / Einbau in Loks
(BEMO* u.s.w.)

GLÖKU/ 518 BS



Weinert*

Kupplungsdeichsel 1´E1´Lokomotiven

seitenbeweglich, höhenvariabel GLÖKU/ 519 BS



Weinert*

Kupplungsdeichsel für Sockelpuffer



für Lokomotiven mit Sockelpuffer

seitenbeweglich, höhenvariabel

GLÖKU/ 520 BS



TILLIG*

feste Kupplungsdeichsel für Schwalberschwanzauzfnahme



für TILLIG* Modelle mit Schwalbenschwanzkupplungsaufnahme,

ab Radius 300 mm einsetzbar



GLÖKU/ 521 BS















Kuppelbolzen für Trichterkupplung
(Knaufkopf, 20 Stück)



Kuppelbolzen für Rollwagentrichter-
kupplungen

GLÖKU/ 037 BS



Sicherungsnagel für Technomodell*
Kupplungsdeichseln (10 St.)



zum Sichern der Kupplungsdeichsel auf dem Drehzapfen

GLÖKU/ 038 BS



Einrichtblock für Kupplungshöhe
(Kunststoff gefräst)



zur Höheneinrichtung
GLÖKU Kupplungsköpfe

GLÖKU/ 080 BS XX

Magnet- Handentkuppler





zum Handentkuppeln der GLÖKU Kupplung

von oben her durch Magnetkraft

GLÖKU/ 081 BS XX



Beilage- Adapterblech

für Kupplungsköpfe  (6 Stück)





z. Aufsetzen d. Kupplungsköpfe auf

die bisherige Schwalbenschwanzaufnahme

GLÖKU/ 082 BS



XX





Kupplungsabfederungs- Satz
Technomodell* lange Deichsel

(3 Paar)



für eigenes Basteln +
4-achser Wagen Technomodell*



GLÖKU/ 083 BS



XX





Kupplungsabfederungs- Satz
Technomodell* kurze Deichsel

(3 Paar)



für eigenes Basteln +
4-achser Wagen Technomodell*



GLÖKU/ 084 BS



XX





Stahldrahtabfederung mit Halter
(für 3 Paar Kupplungen)



zur Kupplungsausrichtung

für eigenes Basteln

GLÖKU/ 085 BS XX



Fixierklebstoff für Kupplungsköpfe,

2,5 ml   (transparend, wasserlöslich)



zum Fixieren der Kupplungsköpfe auf
dem Aufsetzsteg

GLÖKU/ 086 BS XX

















Kupplungsköpfe - Baukastensystem

> Kupplungseinheit patentrechtlich geschützt  -  Patent  10 2009 049 645 <

Kupplungskopfovaler Pufferteller
GLÖKU/ 501 BS

(zur besseren Sichtbarkeit
in grauer Fotolackierung,
im Lieferzustand schwarz)
Kupplungskopfrunder Pufferteller
GLÖKU/ 502 BS

(zur besseren Sichtbarkeit
in grauer Fotolackierung,
im Lieferzustand schwarz)
Kupplungskopfrechteckiger Pufferteller
GLÖKU/ 503 BS

(zur besseren Sichtbarkeit
in grauer Fotolackierung,
im Lieferzustand schwarz)
Kupplungskopfseitlich eingeschnürter Pufferteller
GLÖKU/ 504 BS

(zur besseren Sichtbarkeit
in grauer Fotolackierung,
im Lieferzustand schwarz)

Die Einbauanleitungen für alle Baukastensystem Kupplungsaufnahmen können Sie per E-Mail als PDF-Datei unter "modellbau.gloecker@online.de" abrufen.
